填料


应用

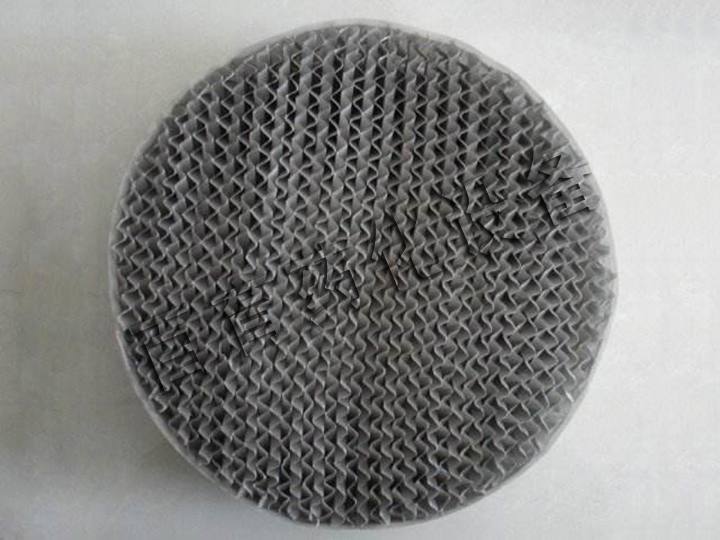

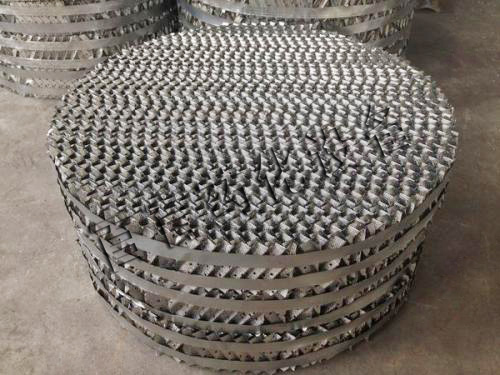

       我厂专业生产新型高效波纹规整填料及散堆填料,可采用不锈钢、铜、铝、纯钛、钼二钛等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔、丝网、孔板、压延孔板等。

原理
       被干燥物料从壳体上方正中间加入,在不断正反转动的耙齿的搅拌下,物料轴向来回走动,与壳体内壁接触的表面不断换新,受到蒸汽的间接加热,耙齿的均匀搅拌,粉碎棒的粉碎,使物料内的水份气化,在真空系统的作用下,使被干燥物料内部水份和表面水份有利的推出,气化的水份经干式除尘器、湿式除尘器、冷凝器,从真空泵出口处放空。

技术参数
SW型网孔波纹填料几何特性参数
填料型号 材质 峰高
h mm
比表面积
m2/m2
水力直径
ah/mm
倾斜角 空隙率
%
f因子m/s
kg/m2
理论塔板
no/m
压力降
mmhg/m
SW-1型 不锈钢 4.5 643 5.7 45 91.6 1.4-2.2 5-8 2-3.5
SW-1型 6.5 450 9 30 95.5 1.5 4-5 1.6-1.8

丝网波纹填料几何特性参数SC=CY SB=BX
填料型号 材质 峰高
h mm
比表面积
m2/m2
水力直径
ah/mm
倾斜角 空隙率
%
f因子m/s
kg/m2
理论塔板
no/m
压力降
mmhg/m
CY 不锈钢 4.3 700 5 45 87-90 1.3-2.4 6-9 5
BX 6.3 500 7.3 30 95 2-2.4 4-5 1.5

孔板波纹填料几何特性参数
填料型号 材质 峰高
h mm
比表面积
m2/m2
水力直径
ah/mm
倾斜角 空隙率
%
f因子m/s
kg/m2
理论塔板
no/m
压力降
mmhg/m
SM125 不锈钢 24 125 35 45 98.5 3 1-1.2 1.5
Sm225 12 250 15.8 45 97 2.6 2-3 1.5-2
SM325 8 350 12 45 95 2 3.5-4 1.5
SM425 6.5 450 9 45 93 1.5 3-1 1.8

压延孔板波纹填料几何特性参数
填料型号 材质 理论塔板no/m 峰高h mm 空隙率% 比表面积m2/m2 压力降mmhg/m f因子m/s kg/m2
700Y 不锈钢 5-7 4.3 85 700 7 1.6
500X 3-4 6.3 90 500 2 2.1
250Y 2.5-3   97 250 2.25 2.6
